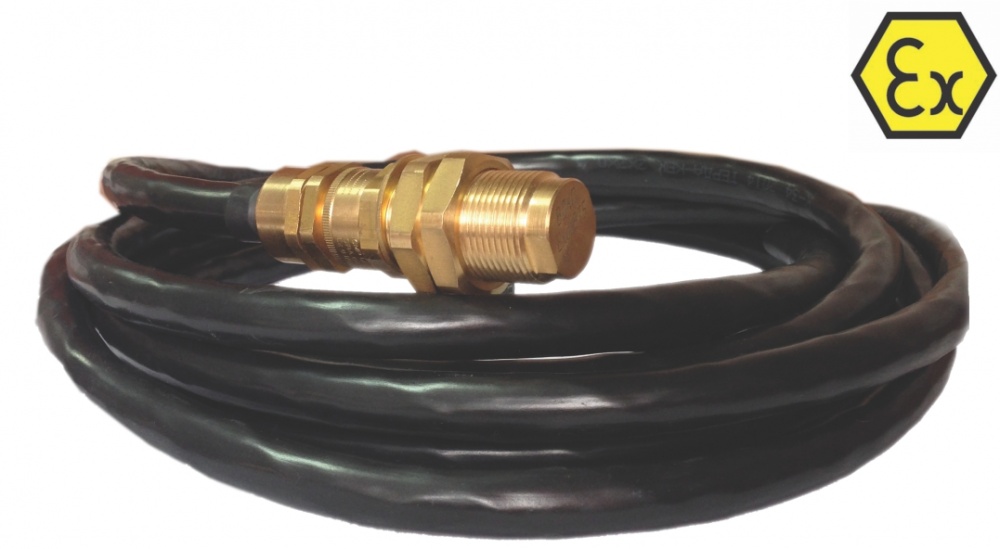

Взрывозащищенный датчик концевых положений ВДКП

Взрывозащищённый датчик конечных положений ВДКП «ССОФТ» предназначен для контроля положения подвижных элементов технологических агрегатов химической, нефтехимической, пищевой и других отраслей промышленности и выдачи электрического сигнала при достижении элементом контролируемого положения, т.е. выполнения функции конечного бесконтактного выключателя.
Датчик может быть использован как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации промышленного оборудования.

Датчик имеет взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р МЭК 60079-0-2010, ГОСТ Р МЭК 60079-1-2010, ГОСТ Р МЭК 60079-11-2010.
Датчик предназначен для установки на объектах в зонах 1 и 2, где возможно образование смесей горючих газов и паров с воздухом категории IIB согласно ГОСТ Р МЭК 60079-0-2010. Температурная группа Т5 включительно согласно ГОСТ Р МЭК 60079-0-2010.

Технические характеристики

Коммутируемый ток, А	1
Коммутируемое напряжение, не более, В	127
Коммутируемая мощность, не более Вт	30
Сопротивление в замкнутом состоянии, не более Ом	0,3
Сопротивление изоляции, не менее между НЗ выводами, МОм	500
Сопротивление изоляции, не менее между HP выводами, МОм	1000
Максимальное расстояние срабатывания датчика, мм	30
Минимальное расстояние срабатывания датчика, мм	1
МДС срабатывания, А	60
МДС отпускания, не менее А	11
Время срабатывания, не более для HP выводов, не более мс	1,5
Время срабатывания, не более для НЗ выводов, не более мс	1,5
Время отпускания для HP выводов, не более мс	2,0
Время отпускания для НЗ выводов, не более мс	2,0
Количество срабатываний (в зависимости от режима эксплуатации)	10⁴...10⁶
Частота коммутируемого сигнала, не более кГц	10
Средняя наработка на отказ датчика с учетом технического обслуживания, не менее, ч	40000
Среднее время восстановления датчика составляет, ч, не более	8
Срок службы лет, не менее	10
Масса, кг, не более	15

Функциональные и конструктивные преимущества

ДАТЧИК ВЫПОЛНЕН ВО ВЗРЫВОНЕПРОНИЦАЕМОЙ ОБОЛОЧКЕ
МАРКИРОВКА ВЗРЫВОЗАЩИТЫ 1ExdIIВT5
СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ ДАТЧИКА IP66
ДАТЧИК ВЫПОЛНЕН НА ОСНОВЕ ГЕРКОНА И МАГНИТА.
Геркон датчика размещен во взрывонепроницаемой оболочке.
СРАБАТЫВАНИЕ ДАТЧИКА ПРОИСХОДИТ В КОНТРОЛЬНЫХ ТОЧКАХ
(минимальном и максимальном расстояниях срабатывания).
ДАТЧИК СООТВЕТСТВУЕТ КЛИМАТИЧЕСКОМУ ИСПОЛНЕНИЮ УХЛ
И КАТЕГОРИИ РАЗМЕЩЕНИЯ 2.1

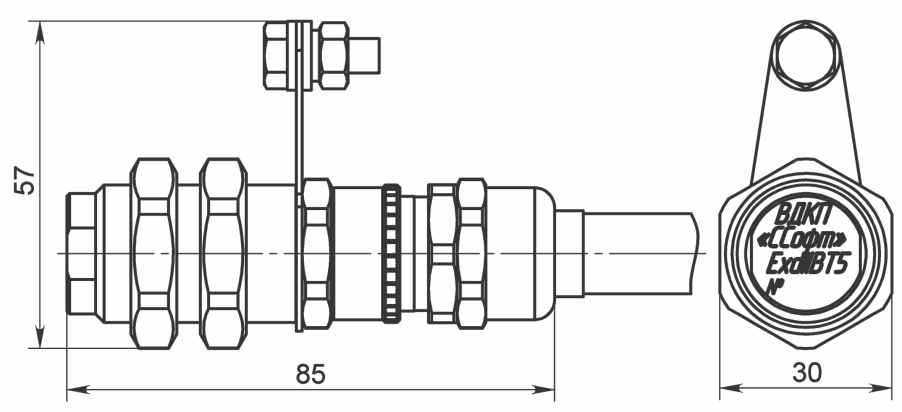

Габариты и размеры

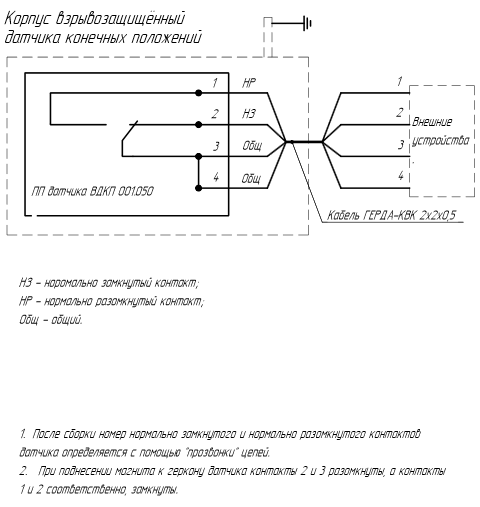

Схема электрического подключения
